Übersicht Temperaturfühler
Allgemeine Informationen:
In u.s.Tabellen werden die Sensortypen der in unseren Wärmepumpen eingesetzten Temperaturfühler, Regelungshersteller bezogen, aufgelistet.
Übersicht der Sensortypen:
| Regelungshersteller: | Reglerfunktion: | Sensortyp: | Ersatz-Sensortyp: | Bemerkungen: |
| EbV | Heizungsregler | KTY 10-6 (Gibt es nicht mehr.) | KTY 81-210 | Bei 20°C beträgt der Widerstandswert bei beiden Sensoren 2000 Ohm. Darunter und darüber sind die Widerstandswerte etwas abweichend aber die Abweichungen sind so geringfügig, dass sie die Reglerfunktion nicht nennenswert beeinträchtigen. (Siehe Tabelle unten.) |
| TEM | Heizungsregler, Wärmepumpencontroller, Heizkreiserweiterungen und Solarregler | NTC5k | ||
| Elesta | Heizungsregler und SPS-Wärmepumpencontroller | NTC5k | Der Sauggasfühler TSG hat beim Wärmepumpencontroller ECR 461 ein NTC10k Sensor! | |
| IET | Heizungsregler und Wärmepumpencontroller | NTC5k | ||
| Danfoss ECL 300 / 301 | Heizungsregler, Wärmepumpencontroller und Taupunktregler | PT1000 | ||
| KEBA | Wärmepumpencontroller und Heizkreiserweiterungen | PT1000 | ||
| Bartl 4.x | Wärmepumpencontroller und Heizkreiserweiterungen | PT1000 | ||
| Bartl - ATR3 | Abtauregler | KTY81-110 | ||
| LAE (alt) | Thermostate LTC- und LTR-15, MTC- und MTR-12 (Siehe Bedienungsanleitung) | KTY81-121 | In den Bedienungsanleitung nennt der Hersteller die Sensoren PTC1000 Ohm. Diese Bezeichnung ist aber nur eine Hausnorm! Diese Sensoren sind in Wirklichkeit KTY81-121. | |
| LAE LTR-5C (neu) | Thermostat (Siehe Bedienungsanleitung) | NTC10k | ||
| LAE LTR-5T (neu) | Thermostat (Siehe Bedienungsanleitung) | KTY81-121 | ||

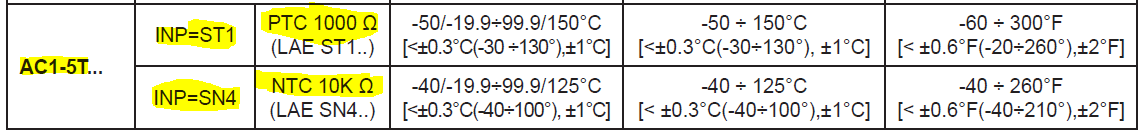

| LAE AC 1-5T | Thermostat (Siehe Bedienungsanleitung) |
PTC 1000 Ohm = KTY81-121 oder NTC10k |
In Parameter INP (Input) kann der Sensor konfiguriert werden.   |
|
| Dixell | Thermostate | KTY81-121 | ||
| Störk | Thermostate | KTY81-121 | ||
| Carel | Thermostate und Wärmepumpencontroller | NTC10k | NTC10k ist der Standard-Sensor. Abweichungen sind jedoch möglich. Siehe Bedienungsanleitung des Reglers und Schaltplan der Wärmepumpe. | |
| Resol | Solarregler, Temperaturdifferenz-Schalter | PT1000 |

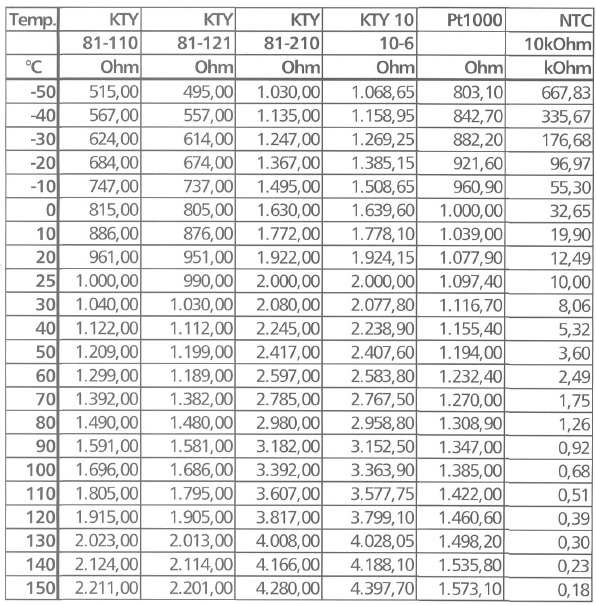

Temperatur/Widerstand-Tabelle der in unseren Wärmepumpen eingesetzten Temperaturfühler:
