Smart Meter nach §14a
Allgemeine Informationen
Ab dem 01.01.2024 ist die neue Fassung des §14a in Kraft getreten. Dadurch ergeben sich neue Möglichkeiten und Änderungen im Anschluss einer Wärmepumpe im Einfamilienhaus und Mehrfamilienhaus. In diesem Infoblatt wird beschrieben, was die Änderungen für sie bedeuten und wie eine bereits installierte Wärmepumpe angeschlossen werden muss.
Für wen gilt die Neuregelung des § 14a EnWG?
Die Neuregelung gilt verpflichtend für alle Betreiber von steuerbaren Verbrauchseinrichtungen mit Inbetriebnahme ab dem 01.01.2024. Für bereits vorhandene steuerbare Verbrauchseinrichtungen gelten Übergangsregelungen. Das heißt, wenn Sie bereits vor dem 01.01.2024 eine Wärmepumpe ohne „Smart Grid Ready“ Steuerung betreiben, bleibt für Sie alles wie gehabt. Sie müssen nichts in der Wärmepumpe ändern.
Anlagen, die bereits mit einer Smart Grid Schnittstelle ausgestattet sind, muss geprüft werden ob nur eine moderne Messeinrichtung (mME) verbaut wird oder ob ein Smart Meter Gateway (SMGW) mit dem Ausbau des Tarifsteuergerätes eingesetzt wird.
Je nach örtlichen Netzgegebenheiten kann es dazu kommen, dass die volle Ausbaustufe eines intelligentes Messsystem (iMSys) erreicht wird und eine Steuerbox hinzukommt. Dies bedeutet,dass die in der Wärmepumpe verbaute SG-Ready Schnittstelle mit der Steuerbox verbunden werden muss!
(Steuerbare Verbrauchseinrichtungen mit einer elektrischen Leistung kleiner 4,2 kW sind generell von der Teilnahme am neuen § 14a EnWG ausgenommen.)
Was ändert sich mit den neuen Zählern?
Die bisherigen Wärmepumpen, die einen separaten Tarif und Zähler hatten, wurden über ein Tarifschaltgerät täglich gesperrt über den EVU-Kontakt.
Der Vorgang der Sperrung ist in zwei Varianten durchgeführt worden.
-

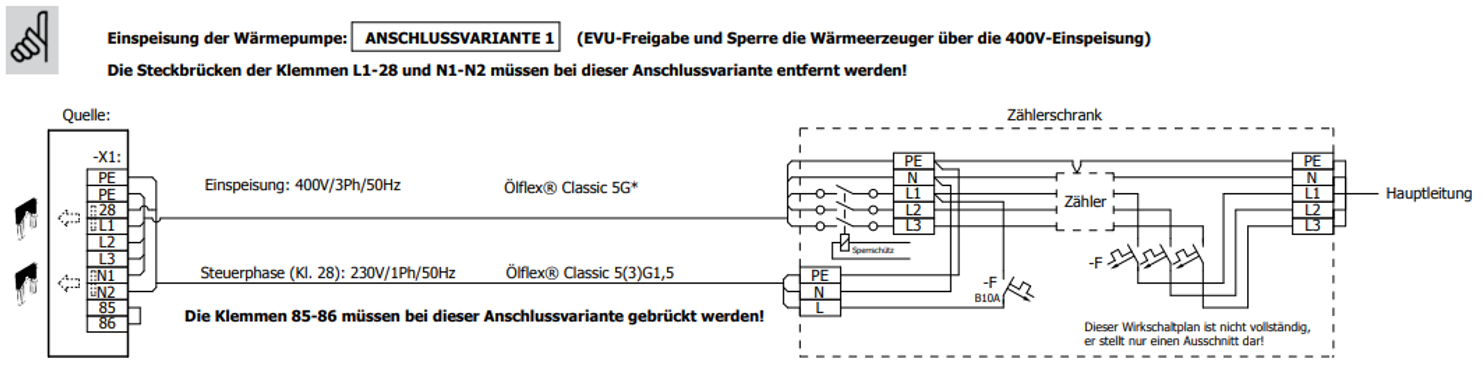

Variante 1 Lastabschaltung
Die Spannungsversorgung wird vom Schütz unterbrochen, um eine Sperrung der Anlage zu erreichen. Bei einer Lastabschaltung wurde über ein Schütz die Stromversorgung des Kompressors unterbrochen.

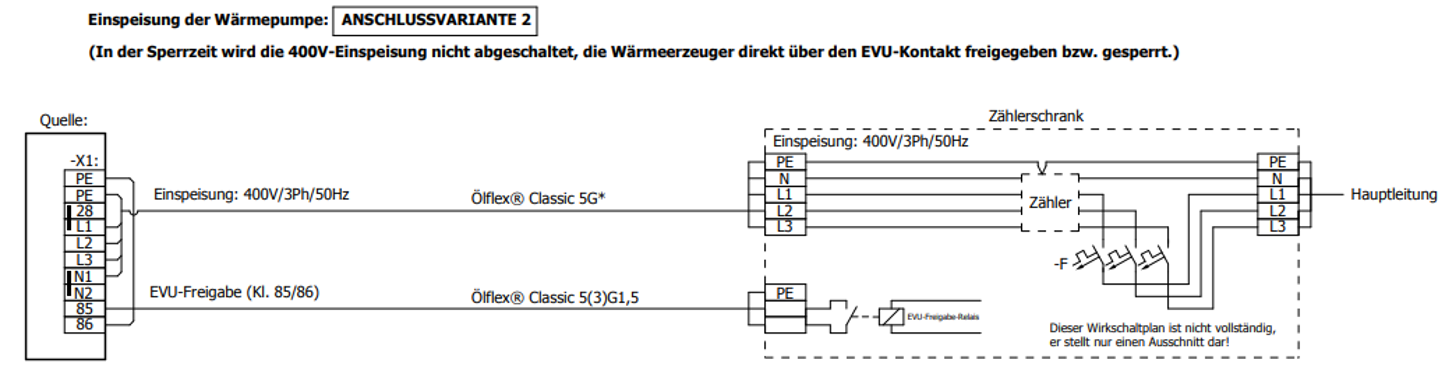

• Variante 2 Kontakt Abschaltung
Die Spannungsversorgung wird nicht vom Schütz unterbrochen, um eine Sperrung der Anlage zu erreichen. Bei der Kontakt Abschaltung werden die Klemmen 85/86 für die Freigabe verbunden, ein Öffnen dieses Kontaktes sperrt die Anlage.
Worauf achten beim Tausch?
Bei beiden Varianten wird der Schaltkontakt vom Rundsteuerempfänger geöffnet!
Daher ist darauf zu achten, dass beim Entfernen eines Rundsteuerempfängers die Sperrorgane nicht geöffnet sind.
- Variante 1 Lastschütz
Wenn keine Sperrung mehr benötigt wird, muss das Schütz entfernt werden, da im nicht angesteuerten Zustand die Lastseite nicht mit Strom versorgt wird! - Variante 2 EVU-Kontakt
Wenn kein Sperrkontakt genutzt wird, müssen die Klemmen 85/86 gebrückt werden!
Was tun wenn eine Steuerbox verbaut wird?
Bei Einbau eines iMSys mit Steuerbox und keiner SG-Ready Schnittstelle, muss darauf geachtet werden, dass die Wirkweise des Kontaktes umgekehrt arbeitet.
Dies bedeutet jetzt bei geschaltetem Kontakt im Zähler die Wärmepumpe stehen bleiben muss und nicht wie vorher, wo ein geschalteter Kontakt eine Freigabe darstellte.

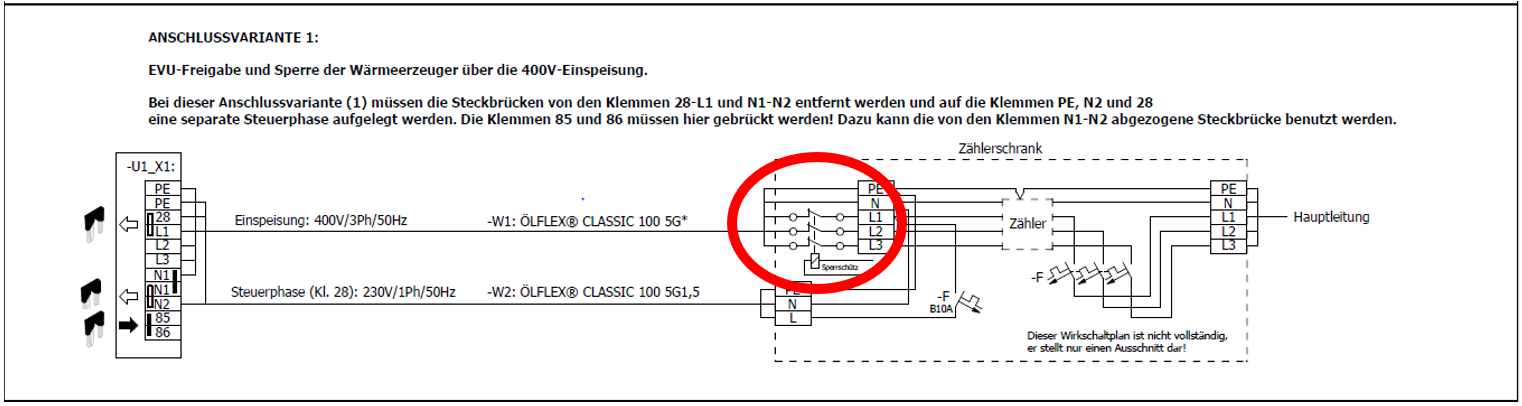

Bei der Last-Variante sollte der Schütz gegen ein Öffner-Schütz umgebaut werden.

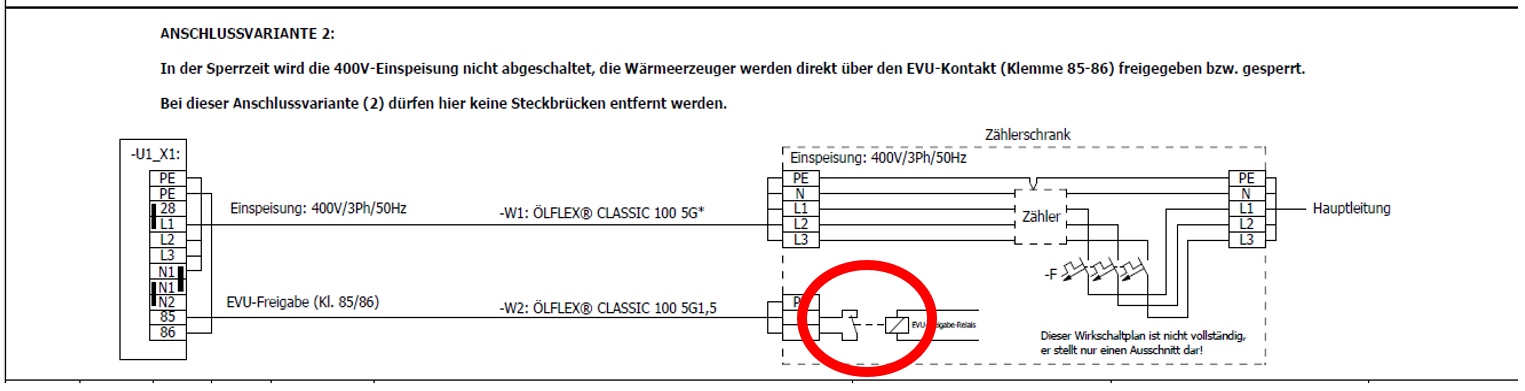

Bei der Kontakt-Variante kann das Koppelrelais umgeklemmt werden vom Schließer zum Öffner Kontakt.

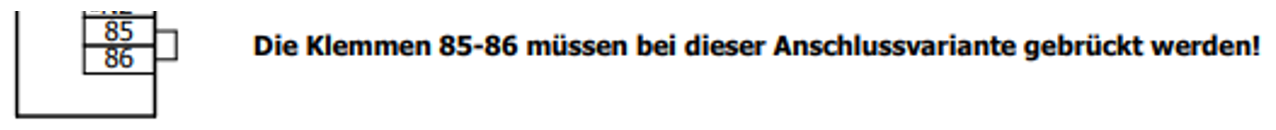

Bei Einbau eines iMSys mit Steuerbox und einer SG-Ready Schnittstelle, muss darauf geachtet werden, dass die Klemmen 85/86 gebrückt sind!

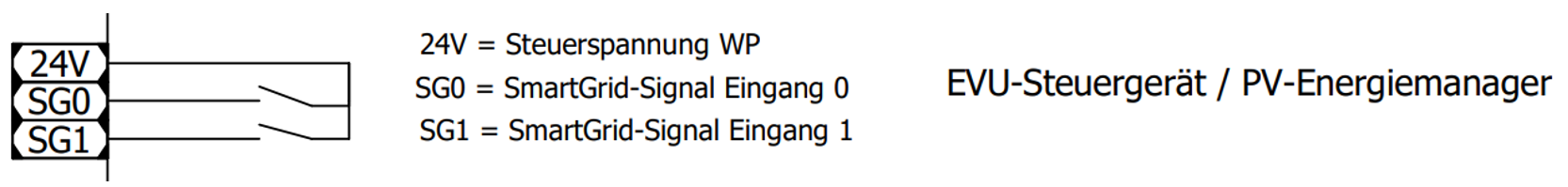

Dann werden die zwei Schließer Kontakte der Steuerbox mit der Smart Grid Schnittstelle der Wärmpumpe verbunden.
Als Beispiel dient hier ein Ausschnitt aus der aktuellen B4.1 Regelung, die mit einer 24V Spannung arbeitet. In der Vergangenheit wurde hierfür eine Spannung von 230V verwendet, dies ist bei der Wahl der Kabel zu berücksichtigen!
Was auch zu beachten ist!
Wenn die Smart Grid Schnittstelle in der Wärmepumpe bereits verwendet wird, um eine PV-Anlage einzubinden muss geprüft werden, ob das PV-System ein Energiemanagement (EMS) nach §14a EnWG beinhaltet. Falls dies noch nicht so sein sollte muss dieses installiert werden, oder es muss auf die Ansteuerung der PV-Anlage an die Wärmpumpe verzichtet werden. Wenn sie eines benötigen, können sie uns gerne darauf ansprechen, da wir ein EMS der Firma Solarmanager anbieten können.
Des weiteren muss anlagenspezifisch betrachtet werden ob Einstellungen angepasst oder Schnittstellen aktiviert werden müssen.
