Regelung TEM - Abtaufühler tauschen an einer LCI/ LIC

Regler TEM

Allgemeine Informationen

Der häufigste Grund für einen defekten Verdampferfühler ist eindringendes Wasser in die Hülse. Durch die Feuchtigkeit im Messelement kommt es zu Messabweichungen. Dieses Problem kann durch Alterungsprozesse auftauchen. In diesem Beitrag wird das Vorgehen für die Fehlererkennung und Beseitigung beschrieben.

Fehlerursachen

Ein defekter Temperaturfühler im Verdampfer (NTC5k) führt zum Abschalten der Wärmepumpe und je nach Größe der Abweichung zu einer der folgenden Statusmeldungen:

  1. Störung „Niederdruck“.

Hier kann die Störungsursache u.a. auch an einem defekten Verdampferfühler liegen, der trotz Vereisung des Verdampfers eine so hohe Temperatur meldet, dass der Wärmepumpencontroller keinen Abtauvorgang einleitet. Die starke Vereisung führt dann zu

  1. einem Abfall der Heizleistung der Wärmepumpe,
  2. hohen Heißgastemperaturen und
  3. Abfall des Saugdruckes im Kältekreis.


      2. Störung „Heißgas“.

Die Ursache ist hier, wie unter Punkt 3 bereits beschrieben.

Jedoch generiert die Heißgasüberwachung vor dem Niederdruck-Pressostat eine Störmeldung. Dies kommt vor, wenn die Abweichung nur minimal nach oben vorhanden ist und nur eine teilweise Vereisung stattfindet da noch ab und zu eine Abtauung stattfindet.

Hinweis:

Wenn die Statusmeldung „Störung“ heißt, muss der Störspeicher des Wärmepumpencontrollers ausgelesen und die dort registrierten Werte in das Formular Protokoll – Fehlereinträge eingetragen und dieses uns zur Auswertung zugeschickt oder telefonisch durchgegeben werden. (Ein Formular Protokoll – Fehlereinträge befindet sich in der Bedienungsanleitung der Wärmepumpe.) Das weitere Vorgehen wird nach Auswertung der Einträge und Feststellung der Fehlerursache bestimmt.

Vorgehensweise bei defektem Fühler:

Schritt 1:
Die Wärmepumpe über ihren Betriebsschalter ausschalten.

Schritt 2:
Alle Sicherungen der Wärmepumpe im Zählerschrank abschalten.

Schritt 3:
Zugang zum elektrischen Anschluss des Verdampferfühlers verschaffen. Der Fühler ist bei innen aufgestellten Kompaktgeräten direkt am Wärmepumpencontroller
Klemme 52 und |-- angeschlossen.


D. h., hier muss je nach Gehäuseausführung entweder der obere Frontdeckel, der die Steuerung abdeckt oder der große ungeteilter Frontdeckel vom Maschinengehäuse entfernt werden.


Der Sensor selbst steckt bei allen Luft WP`s zwischen den Lamellen des Verdampfers.

Schritt 4:
Den defekten Fühler am Wärmepumpencontroller vom Stecker 52 und ┴ elektrisch abklemmen. (Beim Stecker 52 und ┴ diesen von den Steckfahnen des Wärmepumpenkontrollers abziehen und die Schraubklemmen mit einem kleinen Schraubendreher (2,5mm) lösen. Die Fühlerleitungen aus den Schraubklemmen ziehen.)

Schritt 5a:

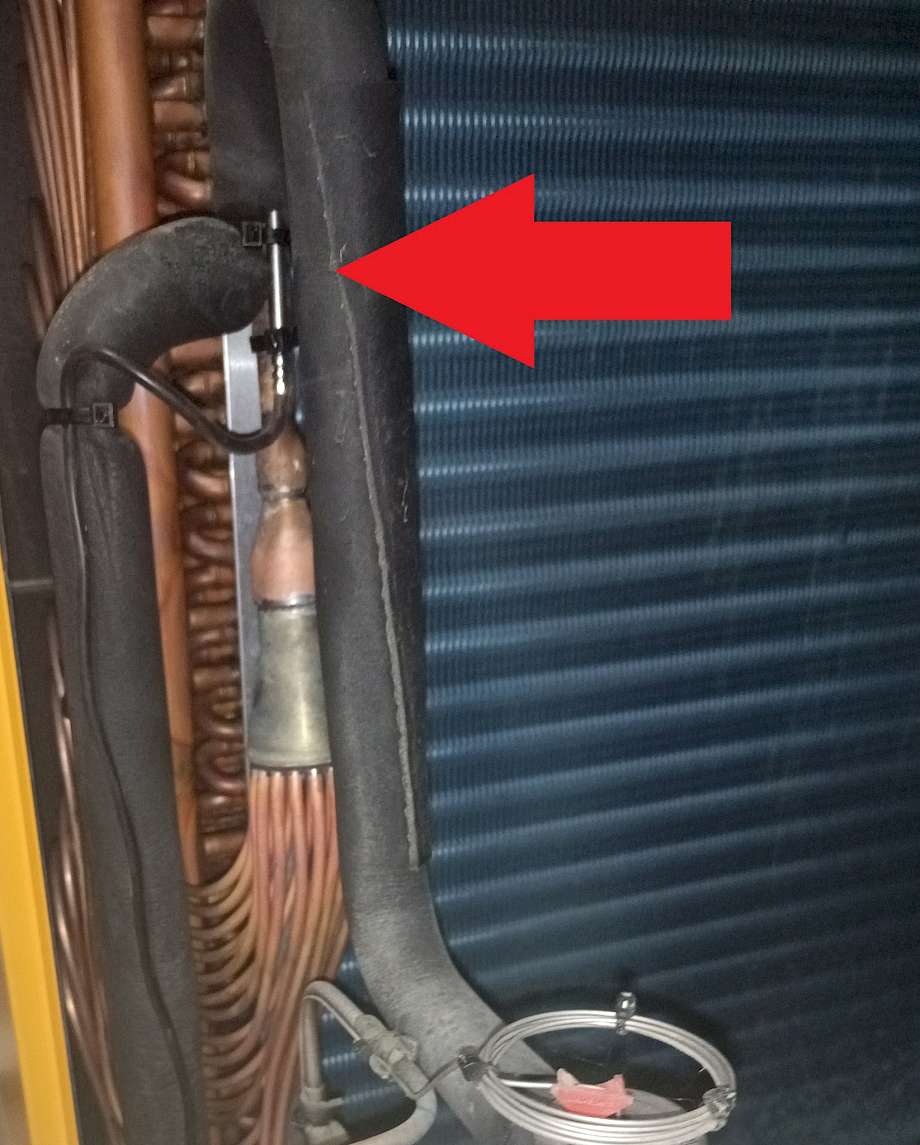

Den zwischen den Lammelen des Verdampfers eingesteckten defekten Fühler herausziehen oder bündig abschneiden, und den neuen Fühler an der Einspritzleitung zwischen Verteilerspinne (Venturi) und Bypass mit einer Schelle wieder anbringen.

Es ist darauf zu achten, dass der Fühler zwischen Venturi und T-Stück für den Bypass für die Abtauung angebracht wird,
da nur in diesem Bereich Temperaturen beider Betriebe erfasst werden.

Schritt 5b:
Bei älteren Anlagen ist die Strecke nicht solang und somit das Anbringen mit einer Schelle nicht möglich oder die Aufstellung vor Ort lässt ein sauberes Anbringen der Schelle nicht zu. Für diese Fälle kann der Fühler auch mit Aluklebeband an die Messtrecke oder wie auf dem Bild zu sehen an das T-Stück angebracht werden.



Schritt 6:
Den neuen Fühler am Wärmepumpencontroller elektrisch wieder anschließen.

Schritt 7:
Alle Sicherungen und WP-Schalter einschalten und nach Hochfahren des Wärmepumpencontrollers den gemessenen Temperaturwert des getauschten Fühlers unter WAERMEPUMPE/Menü/Soll- + Istwerte (00-074 Verdampfertemperatur) kontrollieren und anschließend den Fühler unter GLOBALFUNKTIONEN/Menü/Einstellungen Parameter 04-000 Fühlerkonfiguration speichern registrieren. (04-000 von 0 auf 1 stellen und Save drücken.)

Schritt 8:
Die bestehende Störmeldung in der Funktion WAERMEPUMPE quittieren.

Schritt 9:
Falls die Zusatzheizung in Handbetrieb geschaltet worden ist, diese wieder in Automatik schalten.

Schritt 10:
Damit ist der Fühlertausch korrekt durchgeführt und das Wärmepumpengehäuse kann wieder verschlossen werden.

Sollten Sie beim Fühlertausch Hilfe benötigen, rufen Sie uns bitte an.
